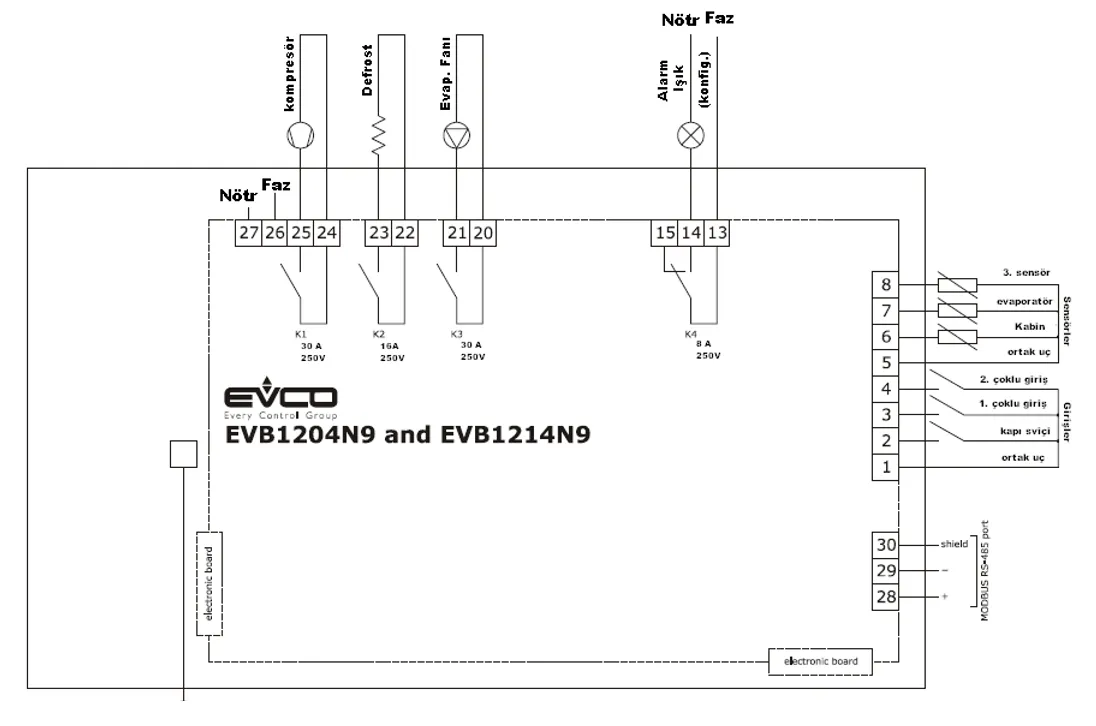

1204 BAĞLANTI ŞEMASI İÇİN UYARI !!!!!!
BU ÜRÜNLER DOĞRUDAN RÖLE BESLEMELİDİR. 26 NUMARAYA FAZ, 27 NUMARAYA NÖTR VERİLDİKTEN SONRA, 15/14/13 NOLU YUVALAR HARİÇ. TÜM RÖLELERE DOĞRUDAN 220 V GELİR. HARİCEN BİR KÖPRÜLEME YAPMAK GEREKMEZ.
25-24 NOLU UÇLARI DOĞRUDAN KOMPRESÖRE,
23-22 NOLU UÇLARI DOĞRUDAN DEFROSTA
21-20 NOLU UÇLARI EVAPORATÖR FANINA GÖTÜRÜNÜZ.
15-14-13 NOLU UÇLARA TAKILACAK UNSURU (ALARM/IŞIK/HARİCİ RÖLE) KULLANMAK İÇİN 26 NOLU UÇTAN (FAZ), 13 E KÖPRÜ ATIP, 14 TEN ÇIKIŞ ALINIZ. BAĞLADIĞINIZ ALARM/IŞIK VS NIN IKINCI UCUNU 15 E VESAİRE DEĞİL DOĞRUDAN NÖTR E VERİNİZ.
Sensörler ve dijital girişler:
5 nolu uç ortak uç
5-6 nolu yuva oda sensörü
5-7 nolu yuva Evaporatör sensörü
5-8 nolu yuva 3. Sensörü (kondanser sensörü/saplama sensör vs)
1 nolu uç ortak uç
1-2 nolu uç kapı sviçi
1-3 nolu uç 1. Çokfonksiyonlu giriş
1-4 nolu uç 2. Çokfonksiyonlu giriş
